18330064396綜合整理自國家標準 GB/T 10412、GB/T 1095-2003 及行業實踐

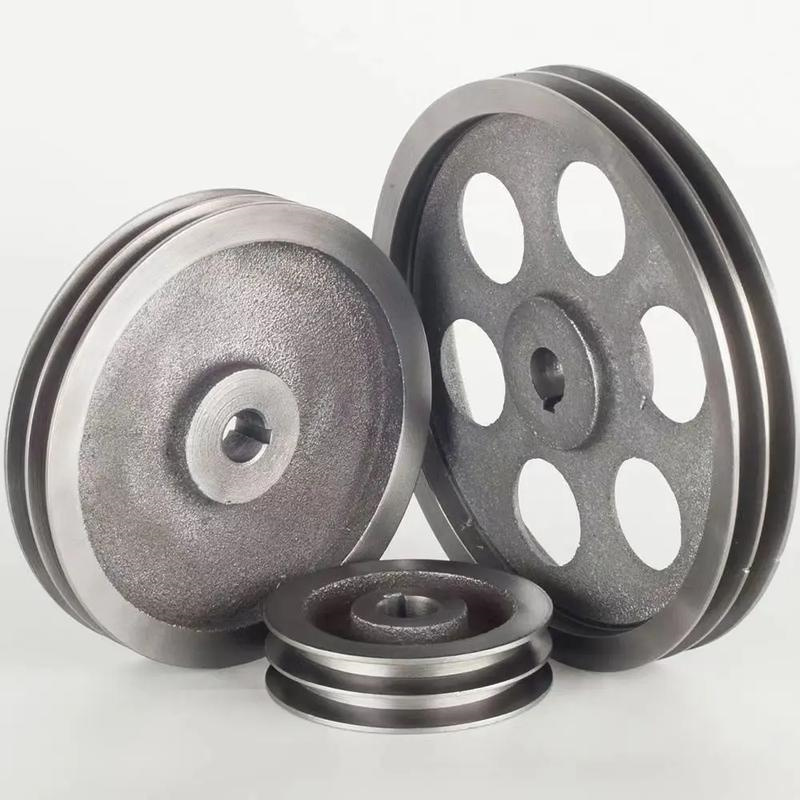

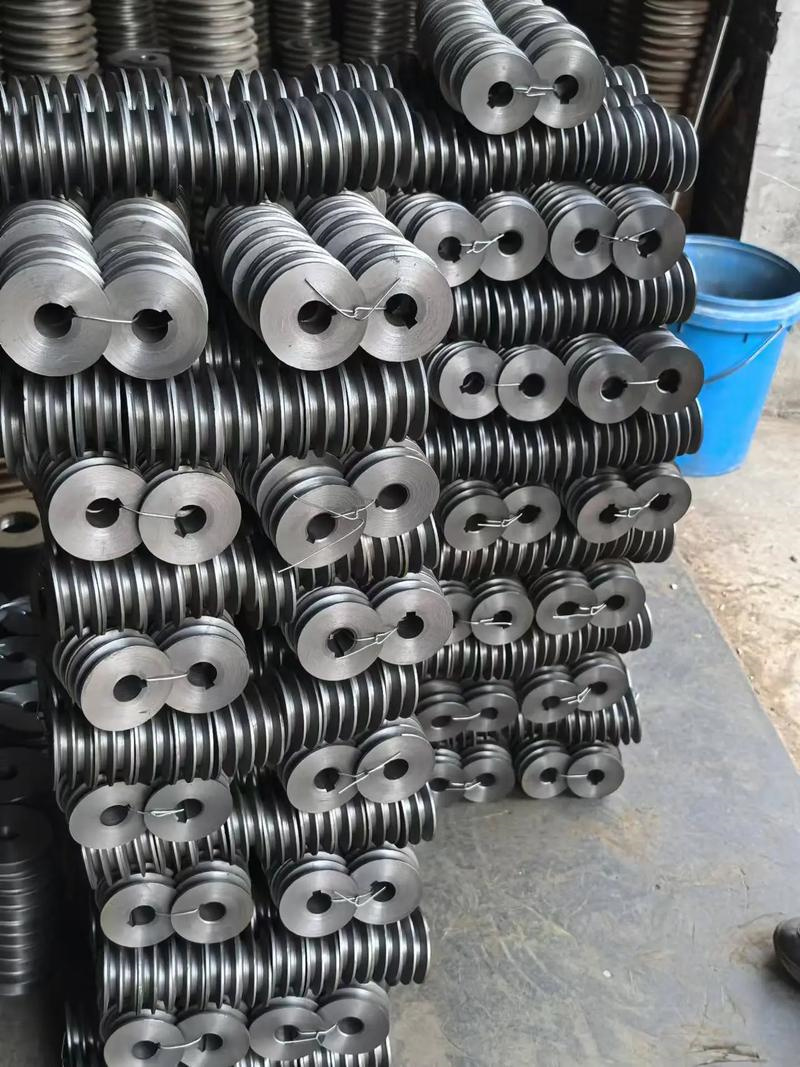

皮帶輪是機械傳動中通過三角帶傳遞動力的核心部件，與電機、減速機等設備配套使用。選型是否正確，直接影響設備運行效率、皮帶壽命和維修成本。
國標三角皮帶輪按 A、B、C、D、E 五種型號劃分，字母越靠后，槽型越大、承載能力越強。
這是選型的核心依據。不同槽型對應不同的斷面尺寸和功率范圍：
功率范圍 | 推薦槽型 | 槽頂寬 | 厚度 | 基準寬度 | 典型設備 |
≤ 5.5 kW | A 型 | 13 mm | 8 mm | 11 mm | 小型水泵、風機、家用機械 |
5.5 ~ 30 kW | B 型 | 17 mm | 10.5 mm | 14 mm | 空壓機、攪拌機、農業機械 |
30 ~ 100 kW | C 型 | 22 mm | 13.5 mm | 19 mm | 大型風機、破碎機、礦山設備 |
100 ~ 200 kW | D 型 | 21.5 mm | 19 mm | 27 mm | 發電機組、重型輸送設備 |
> 200 kW | E 型 | 38 mm | 25.5 mm | 32 mm | 鋼鐵冶金、水泥生產線 |
選型口訣：小功率選 A/B，中功率選 C，重載選 D/E。
槽數決定皮帶輪能承載的總功率和可靠性：
1. 單槽：適用于≤ 3 kW 的輕載場景，最通用，適配單根三角帶

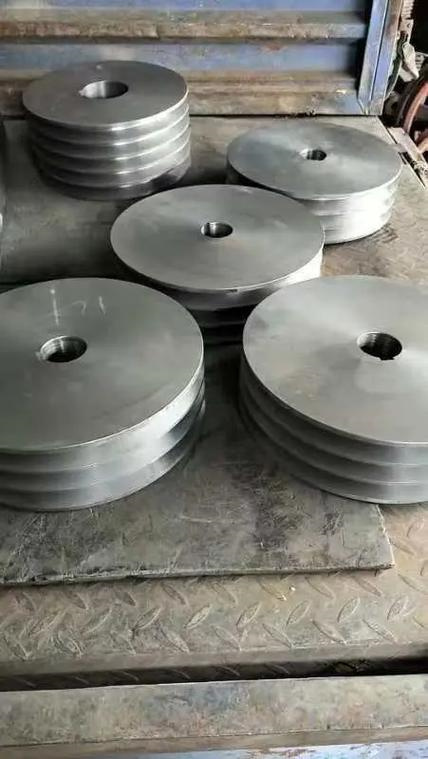

2. 雙槽：適用于 3 ~ 15 kW，雙根皮帶并聯，提高傳動可靠性
3. 三槽：適用于 15 ~ 50 kW，中等以上功率的標配方案

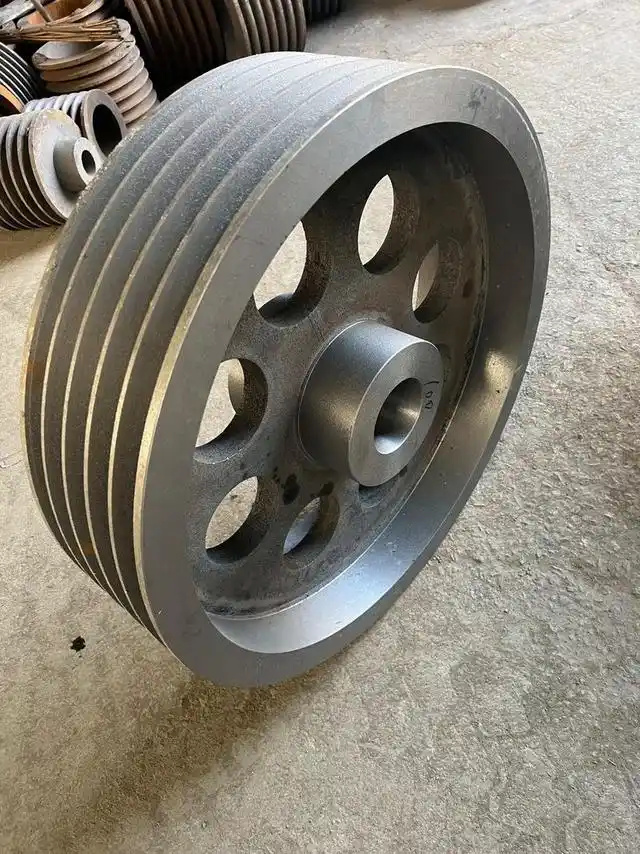

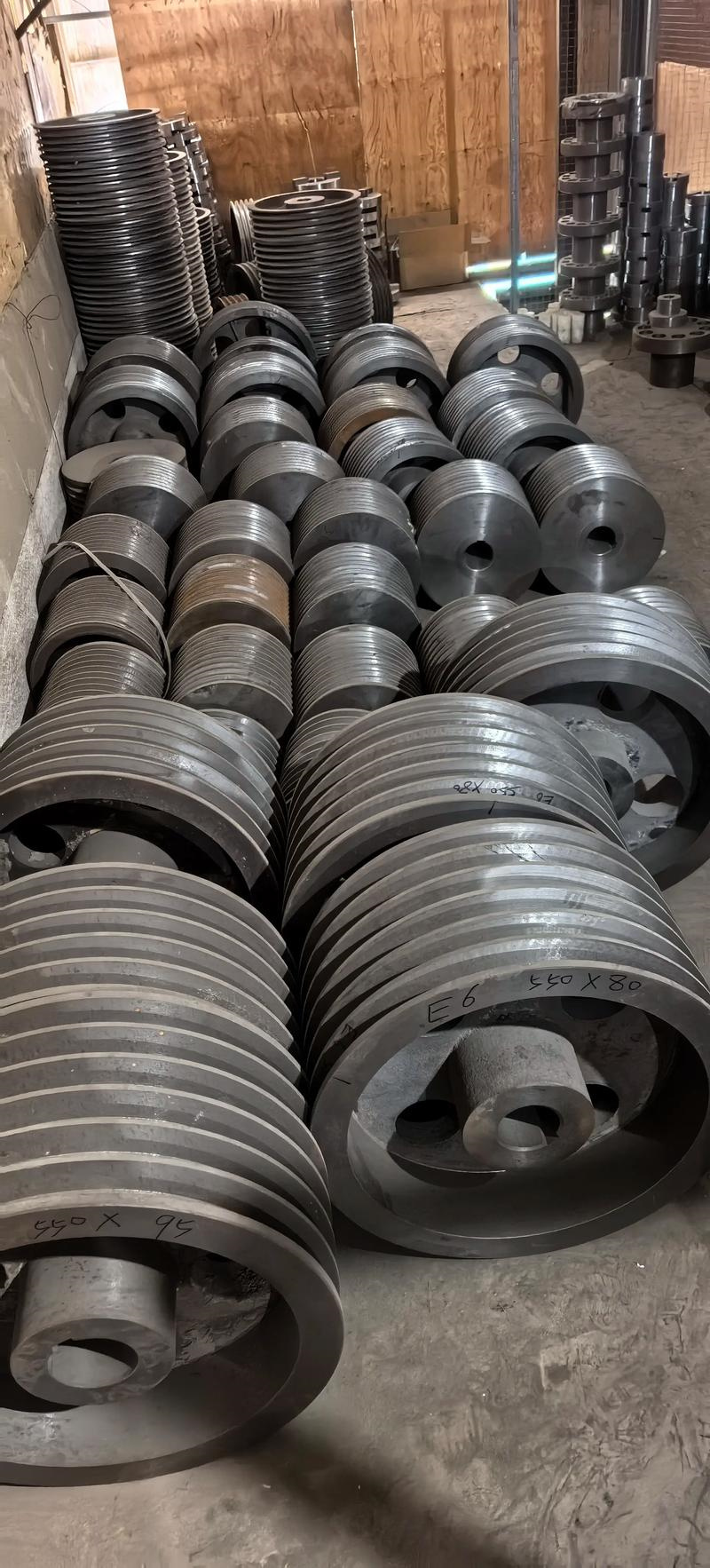

4. 四槽及以上：適用于 > 50 kW 的重載傳動，具備冗余設計
內孔直徑必須與電機或設備輸出軸直徑一致。鍵槽寬度按國標GB/T 1095-2003 與內孔匹配：
內孔 (mm) | 鍵槽寬 (mm) | 鍵槽高 (mm) | 軸槽深 t (mm) | 輪轂槽深 t? (mm) | 適配槽型 |
16 | 5 | 5 | 3.0 | 2.3 | A 型 |
18 ~ 20 | 6 | 6 | 3.5 | 2.8 | A/B 型 |
22 ~ 28 | 8 | 7 | 4.0 | 3.3 | A/B/C 型 |
32 ~ 38 | 10 | 8 | 5.0 | 3.3 | B/C 型 |
42 | 12 | 8 | 5.0 | 3.3 | C 型 |
鍵槽深度至關重要：軸槽深 t 和輪轂槽深 t? 須嚴格按國標執行，過深會削弱輪轂強度，過淺則影響扭矩傳遞。
槽角影響皮帶與輪槽的貼合度，選錯容易打滑。槽角分為 34°、36°、38° 三檔：
槽型 | 小直徑→ 34° | 中直徑→ 36° | 大直徑→ 38° |
A 型 | 71 ~ 100 mm | 100 ~ 125 mm | > 125 mm |
B 型 | 125 ~ 160 mm | 160 ~ 200 mm | > 200 mm |
C 型 | 200 ~ 250 mm | 250 ~ 315 mm | > 315 mm |
D 型 | — | 355 ~ 450 mm | > 450 mm |
E 型 | — | 500 ~ 630 mm | > 630 mm |
選角原則：直徑越小用 34° 增大接觸面積，直徑越大用 38° 防止高速打滑。
材質 | 適用場景 | 線速度上限 | 特點 |
HT200/HT250 灰鑄鐵 | 通用首選，A/B/C 型常規工況 | ≤ 35 m/s | 性價比高，減震耐磨 |
45# 鋼 | 重載沖擊，C/D/E 型 | ≤ 40 m/s | 強度高，耐拉扯 |
鋁合金 | 高速輕載，A/B 型 | — | 重量輕，散熱好 |
球墨鑄鐵 | 高功率長期作業，D/E 型 | — | 兼顧減震與強度 |
傳動比計算公式：
從動輪轉速計算公式（含滑動系數）：
0.98 為滑動系數。三角帶傳動存在彈性滑動，無法做到 1:1 精確傳動，這是正常現象。
其中 D 為主動輪直徑，n 為電機轉速（r/min）。校驗標準：
1. 鑄鐵輪：線速度≤ 35 m/s
2. 鋼制輪：線速度≤ 40 m/s
超出上述限值時，應增大皮帶輪直徑或改用更高強度的材質。
1. 兩輪對齊：主、從動輪軸線須平行，輪槽在同一平面內。偏差過大會導致皮帶偏磨和快速損壞
2. 張緊適度：過松打滑，過緊損壞軸承和皮帶。建議安裝后運轉 0.5 ~ 1 小時再檢查一次張緊度
3. 禁止硬撬：安裝三角帶時先調松張緊裝置，用手將皮帶壓入輪槽，禁止用螺絲刀等鐵器強行撬入
4. 多根皮帶一致性：多槽傳動時，各根皮帶長度和張緊度應保持一致，否則受力不均，加速損壞
5. 防護罩：必須安裝防護罩，防止皮帶斷裂傷人
6. 定期檢查：檢查輪槽磨損情況，槽邊出現毛刺或深度磨損應及時更換
問題 | 可能原因 | 解決方法 |
皮帶打滑 | 槽角偏大或張緊不足 | 核對槽角，調整張緊裝置 |
皮帶磨損快 | 槽型不匹配或輪槽有毛刺 | 更換匹配槽型，打磨毛刺 |
運轉抖動 | 動平衡不良或兩輪不對中 | 做動平衡測試，重新對齊 |
皮帶過早斷裂 | 選型偏小或張緊過大 | 升級槽型規格，調整張緊力 |
軸承過熱 | 皮帶過緊或輪槽偏斜 | 放松皮帶，校正軸線 |
選型四步法
1. 功率定槽型：根據設備功率選擇 A/B/C/D/E 型
2. 工況定槽數：根據功率大小選擇單槽至多槽
3. 軸徑定內孔鍵槽：按輸出軸直徑匹配內孔，按國標確定鍵槽尺寸
4. 直徑定槽角：小直徑用 34°，中直徑用 36°，大直徑用 38°
使用三原則
1. 對齊：兩輪軸線平行，輪槽共面
2. 適度：張緊力適中，不松不緊
3. 防護：裝防護罩，定期檢查
—— 參考資料：GB/T 10412、GB/T 1095-2003
