一、標準概述

ISO 7380 是國際標準化組織（ISO）制定的內六角盤頭螺釘系列標準，該標準定義的螺釘正是前述工程圖紙中所展示的緊固件類型。

二、結構特點與優勢

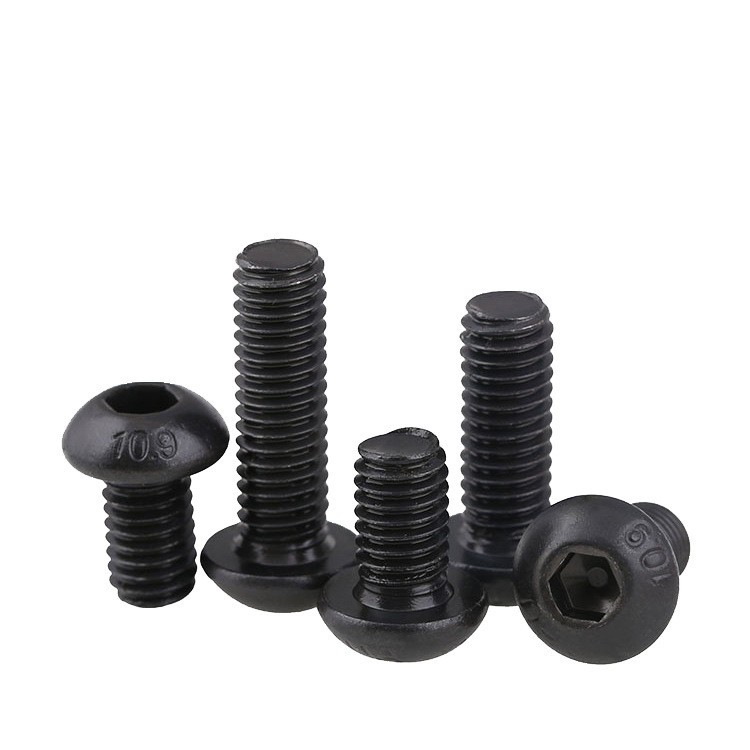

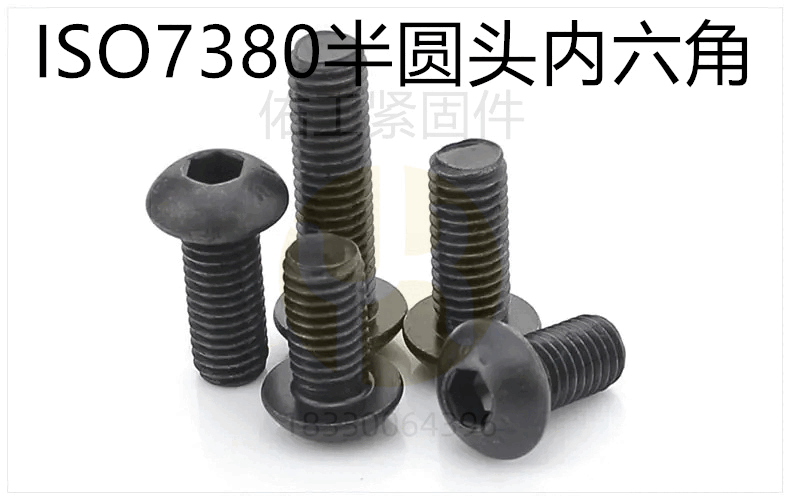

ISO 7380 螺釘?shù)念^部為圓弧盤頭（平圓頭），頭部中央設有內六角驅動槽。其主要特點包括：

1. 頭部低矮圓滑：盤頭高度明顯低于普通圓柱頭螺釘（DIN 912），適用于空間受限的安裝場景。

2. 外觀平整美觀：頭部可埋入沉孔中，表面平滑無凸起，不易刮傷人或物體。

3. 扭矩傳遞好：內六角驅動方式比十字槽、一字槽能承受更大的擰緊扭矩。微信搜索公眾號：佑工緊固件緊固件知識全知道

4. 防刮擦：圓滑頭部設計特別適合電子設備外殼、汽車內飾、醫療器械等對外觀和安全性要求高的場合。

三、尺寸體系

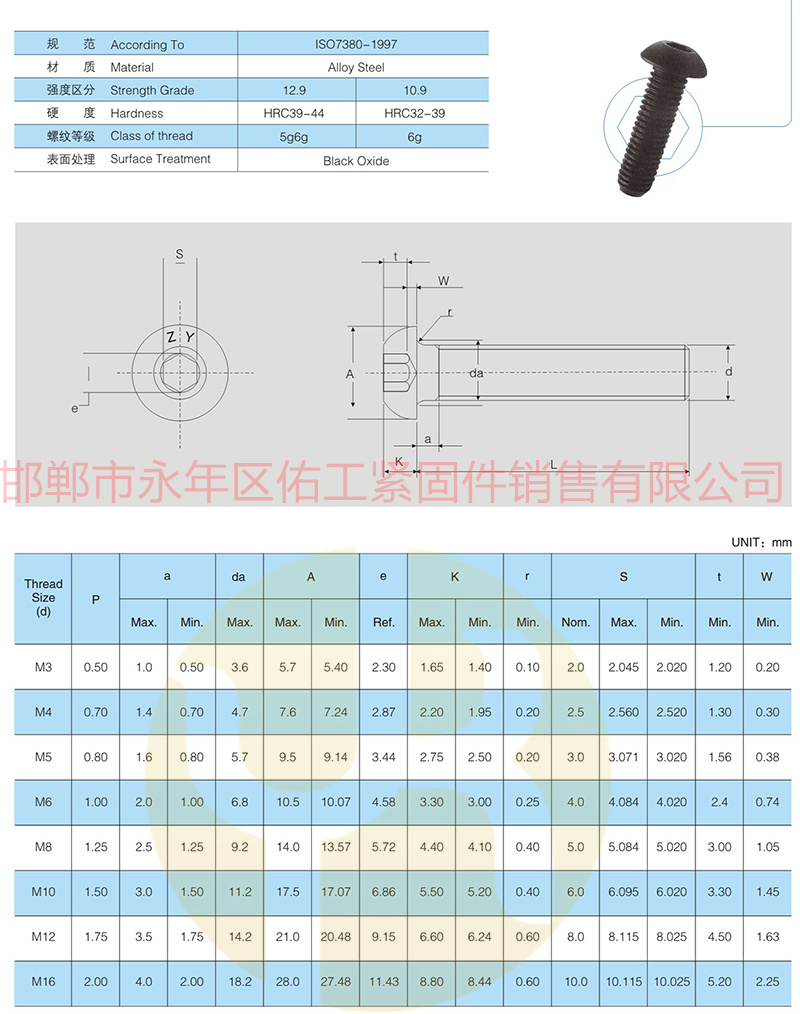

以下為 ISO 7380-1 標準規定的主要尺寸（M3 ~ M16）：

與前述圖紙對比可見，圖紙中的尺寸數據（如 M6：dk = 10.07 ~ 10.5，k = 3 ~ 3.3）與標準完全一致，公差帶也符合 ISO 4759-1 的 A 級產品要求。

四、機械性能與材料

4.1 碳鋼與合金鋼等級

減載特性提示：由于盤頭結構（頭部截面積較小）的限制，ISO 7380 螺釘?shù)淖钚±d荷為標準值（ISO 898-1）的 80%，屬于"減載型緊固件"（Reduced loadability）。標記時強度等級前需加 "0"（如 010.9）以示區別。

4.2 不銹鋼等級

4.3 最小拉力載荷（參考值）

以 M10 螺釘為例，不同等級的最小拉力載荷如下：

1. 8.8 級：23,400 N（為 ISO 898-1 規定值的 80%）

2. 10.9 級：30,500 N

3. 12.9 級：35,700 N

4. 不銹鋼 A2-70：28,100 N

五、ISO 7380-1 與 ISO 7380-2 的區別

ISO 7380-2 的法蘭面增大了接觸面積，能有效分散壓力、防止連接件表面損傷。部分型號還設計有防滑齒，進一步提高了防松性能。

六、標準版本演進

七、常見表面處理

八、選型建議

8.1 根據強度需求選擇等級

1. 一般負載：選用 8.8 級（或 A2-70 不銹鋼）。

2. 振動環境：選用 10.9 級 以上。

3. 關鍵結構件：選用 12.9 級，但需注意減載特性。

8.2 根據環境選擇材料

1. 普通室內環境：碳鋼鍍鋅即可滿足要求。

2. 潮濕或戶外環境：推薦不銹鋼 A2-70（304）。

3. 強腐蝕環境：應選用不銹鋼 A4-80（316）或鋅鎳合金涂層。

8.3 長度選擇

1. 螺紋旋入深度建議為 直徑的 1~1.5 倍，以確保連接強度。

2. 薄板連接場合，可選用 全螺紋 型號。

8.4 注意減載標記

強度等級前帶 "0"（如 010.9）的表示減載型，不可用于需要滿載荷的設計場合。

九、應用領域

ISO 7380 內六角盤頭螺釘因其獨特的結構優勢，廣泛應用于以下領域：

1. 電子設備外殼固定：圓滑頭部不會刮傷用戶或設備外觀。

2. 汽車內飾件安裝：美觀且節省安裝空間。

3. 醫療設備組裝：表面平滑便于消毒清潔。

4. 精密儀器制造：提供可靠的緊固力。

5. 泵閥管道行業：法蘭面型用于密封和防松場景。

十、總結

ISO 7380 內六角盤頭螺釘以其低矮盤頭、圓滑外觀、扭矩傳遞效率高等優勢，在現代工業中扮演著重要角色。其標準化程度高，與國標 GB/T 70.2 完全等效，便于國內外項目對接。在選型時需重點關注其減載特性（最小拉力載荷為標準值的 80%），結合使用環境、載荷要求和安裝空間綜合考量，以確保連接的安全性和可靠性。
