GB 5782與DIN 931半牙六角頭螺栓標準對比分析

瀏覽次數：131 發布時間：2026-05-15

一、標準概述

GB 5782（現行版本GB/T 5782-2016）是中國國家標準規定的半螺紋六角頭螺栓標準，對應德國工業標準DIN 931-1987，二者均屬于公制緊固件體系中的半牙螺栓通用標準，適用于需要螺桿光桿部分承受剪切力、或需要控制螺紋旋入深度的連接場景，與全螺紋螺栓（GB 5783/DIN 933）形成互補，廣泛應用于重型機械、鋼結構、橋梁、汽車等領域。

從標準對應關系來看，GB 5782與DIN 931技術框架高度一致，核心結構均為六角頭+光桿段+螺紋段的半牙設計，多數規格具備互換性，僅在頭部尺寸和牙長計算規則上存在局部差異。



二、牙長規則對比

半牙螺栓的螺紋長度（牙長，）是核心技術參數，二者的計算規則如下：

1. 通用規則共性

兩個標準的牙長均遵循“短規格螺栓牙長更長、長規格螺栓牙長固定”的設計原則，均采用分段式牙長規定：


2. 實際規格牙長參數

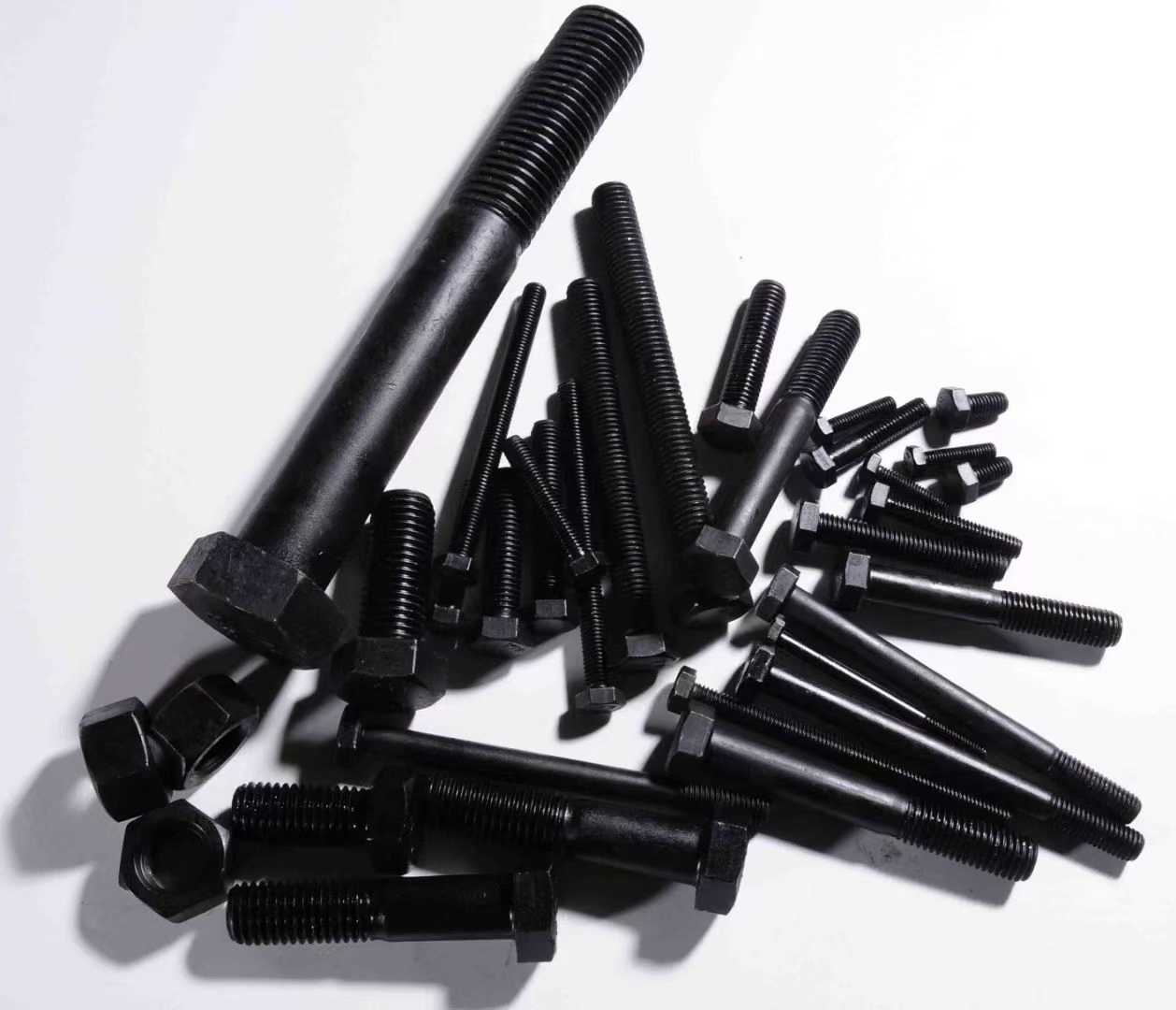

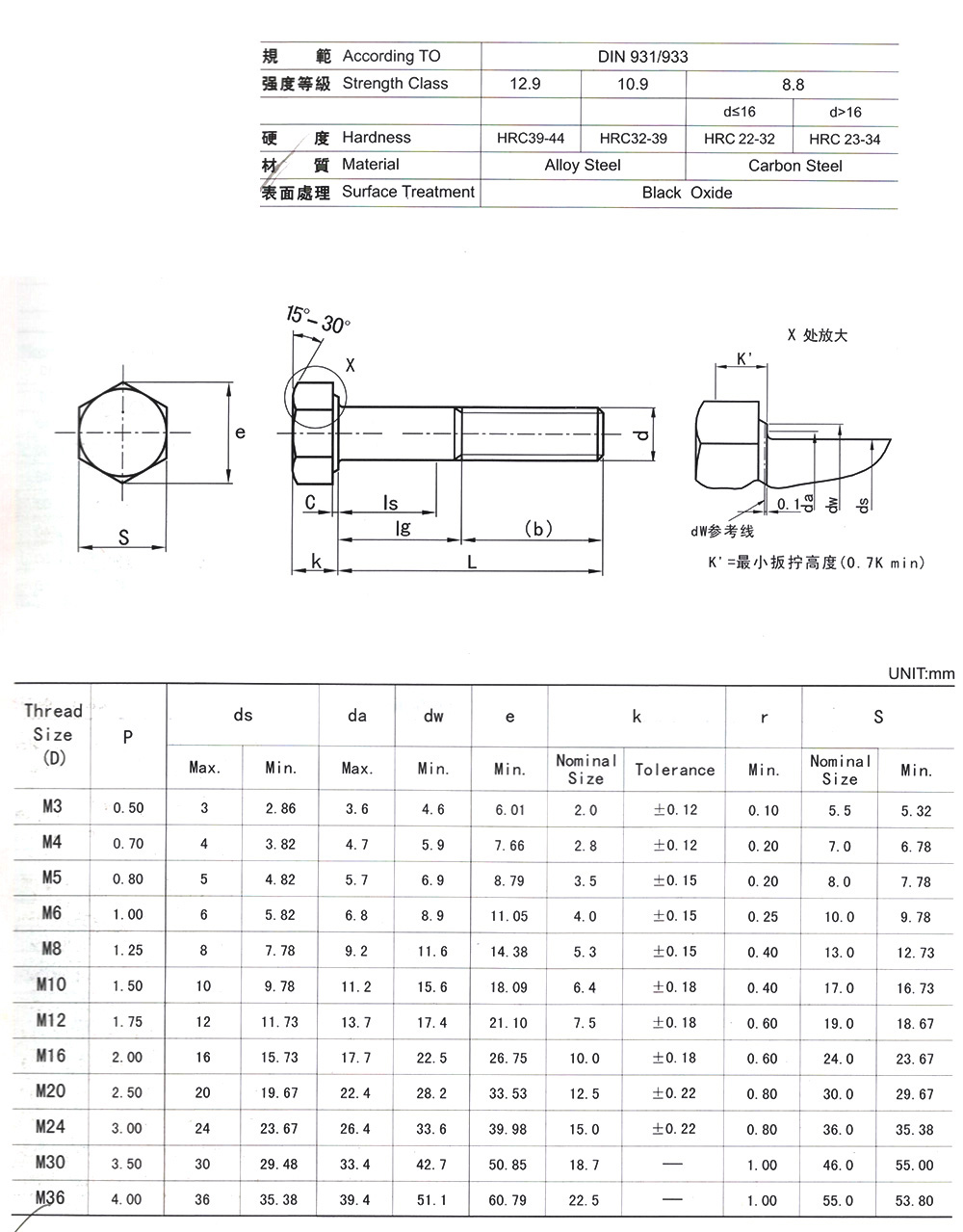

本文章的圖紙對應規格牙長實測值如下表：

規格	公稱直徑d(mm)	公稱長度l(mm)	GB 5782牙長b(mm)	DIN 931牙長b(mm)
M5×50	5	49.5~50.5	16~17.6	與國標一致
M6×30	6	29.58~30.42	18~20	與國標一致
M8×35	8	34.5~35.5	22~24.5	與國標一致
M10×40	10	39.5~40.5	26~29	26~29（一致）
M12×40	12	39.5~40.5	30~32.5	與國標一致
M14×50	14	49.5~50.5	34~38	與國標一致
M16×45	16	44.5~45.5	38~42	與國標一致
M18×60	18	59.4~60.6	42~47	與國標一致
M20×60	20	59.4~60.6	46~51	與國標一致
M22×70	22	69.4~70.6	50~55	與國標一致
M24×70	24	69.4~70.6	54~60	與國標一致
M27×80	27	78.5~81.5	60~66	與國標一致
M30×80	30	78.5~81.5	66~73	與國標一致
M33×100	33	98.25~101.75	72~79	與國標一致
M36×90	36	88.25~91.75	78~86	與國標一致
M39×150	39	148~152	90~98	與國標一致
M42×110	42	108.25~111.75	90~99	與國標一致
M48×120	48	118~122	108~118	與國標一致

3. 牙長規則差異總結

兩個標準的牙長計算規則完全一致，僅M12等少數規格的牙長公差上限存在1mm以內的細微差異，實際使用中不影響功能互換。

三、頭部尺寸差異

與全螺紋螺栓的差異規律一致，半牙螺栓的頭部尺寸差異集中在M10、M12、M14、M22四個規格：

規格	GB 5782對邊寬度s(mm)	DIN 931對邊寬度s(mm)	差異值
M10	15.73~16	16.73~17	國標小1mm
M12	17.73~18	18.67~19	國標小1mm
M14	20.67~21	21.67~22	國標小1mm
M22	33.38~34	31.61~32	國標大2mm
其他規格	與DIN 931完全一致	與GB 5782完全一致	無差異

該差異的實際影響與全螺紋螺栓相同：手動安裝可通用，批量自動化安裝需匹配對應規格的套筒工具。

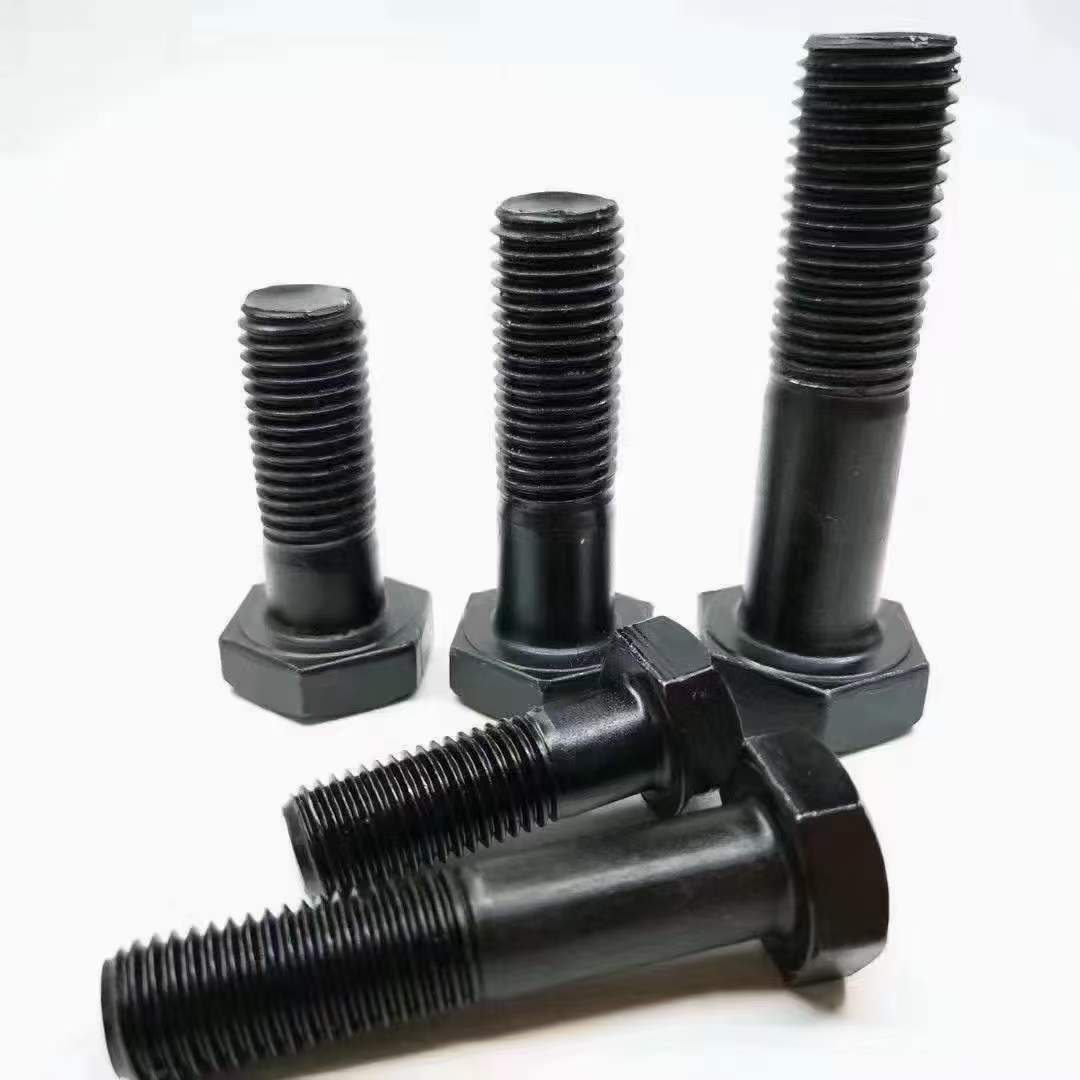

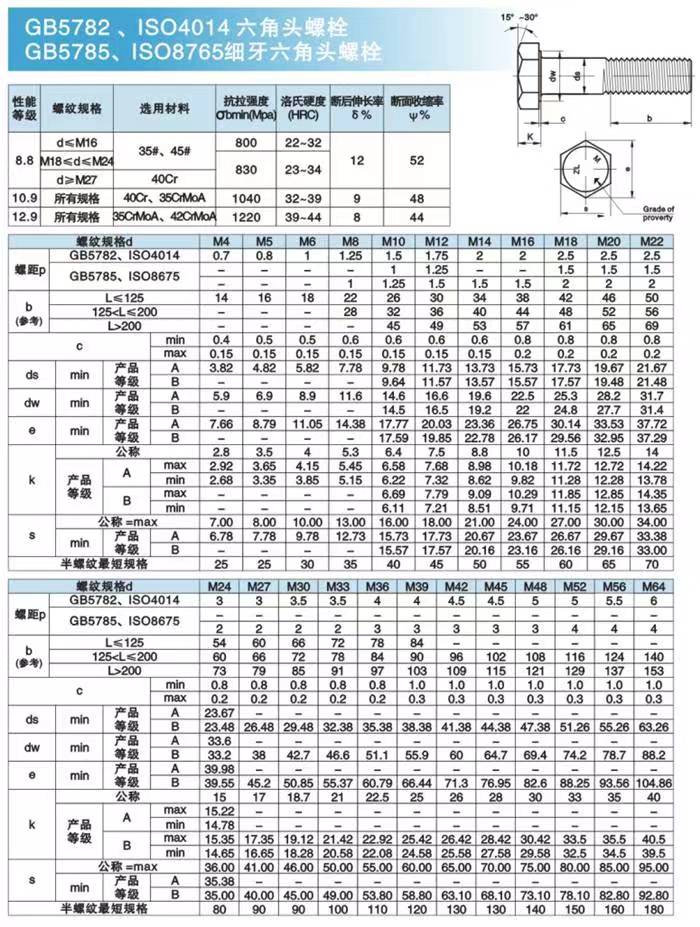

四、全規格參數對照表

規格型號	螺紋公稱直徑d(mm)	螺距P(mm)	公稱長度l(mm)	牙長b(mm)	頭部高度k(mm)	對邊寬度s(mm)	對角寬度e_min(mm)
GB5782-M5×50	5	0.8	49.5~50.5	16~17.6	3.35~3.65	7.78~8	8.79
GB5782-M6×30	6	1	29.58~30.42	18~20	3.85~4.15	9.78~10	11.05
GB5782-M8×35	8	1.25	34.5~35.5	22~24.5	5.15~5.45	12.73~13	14.38
GB5782-M10×40	10	1.5	39.5~40.5	26~29	6.22~6.58	15.73~16	17.77
DIN931-10×40	10	1.5	39.5~40.5	26~29	6.22~6.58	16.73~17	18.9
GB5782-M12×40	12	1.75	39.5~40.5	30~32.5	7.32~7.68	17.73~18	20.03
DIN931-12×45	12	1.75	44.5~45.5	30~33.5	7.32~7.68	18.67~19	21.1
GB5782-M14×50	14	2	49.5~50.5	34~38	8.62~8.98	20.67~21	23.36
GB5782-M16×45	16	2	44.5~45.5	38~42	9.82~10.18	23.67~24	26.75
GB5782-M18×60	18	2.5	59.4~60.6	42~47	11.285~11.715	26.67~27	30.14
GB5782-M20×60	20	2.5	59.4~60.6	46~51	12.285~12.715	29.67~30	33.53
GB5782-M22×70	22	2.5	69.4~70.6	50~55	13.785~14.215	33.38~34	37.72
GB5782-M24×70	24	3	69.4~70.6	54~60	14.785~15.215	35.38~36	39.98
GB5782-M27×80	27	3	78.5~81.5	60~66	16.65~17.35	40~41	45.2
GB5782-M30×80	30	3.5	78.5~81.5	66~73	18.28~19.12	45~46	50.85
GB5782-M33×100	33	3.5	98.25~101.75	72~79	20.58~21.42	49~50	55.37
GB5782-M36×90	36	4	88.25~91.75	78~86	22.08~22.92	53.8~55	60.79
GB5782-M39×150	39	4	148~152	90~98	24.58~25.42	58.8~60	66.44
GB5782-M42×110	42	4.5	108.25~111.75	90~99	25.58~26.42	63.1~65	71.3
GB5782-M48×120	48	5	118~122	108~118	29.56~30.42	73.1~75	82.6

五、選用建議

1. 適用場景選擇：半牙螺栓適用于連接部件厚度較大、需要光桿承受剪切載荷、或需要嚴格控制螺紋旋入深度的場景，全牙螺栓適用于連接部件較薄、需要螺紋貫穿整個連接副的場景

2. 標準體系選擇：

1. 國內項目、通用機械連接優先選用GB 5782，供應鏈成熟、采購成本低

2. 出口歐盟項目、歐洲進口設備備件替換優先選用DIN 931，符合當?shù)貥藴室?/span>

3. 互換注意事項：

1. 除M10、M12、M14、M22規格外，其余規格可完全互換

2. 上述四個規格手動安裝可通用，自動化安裝需匹配對應套筒

3. 高強度剪切連接場景建議優先選用同一標準體系的螺栓，避免公差累積導致的載荷分布不均
