一、產品概述

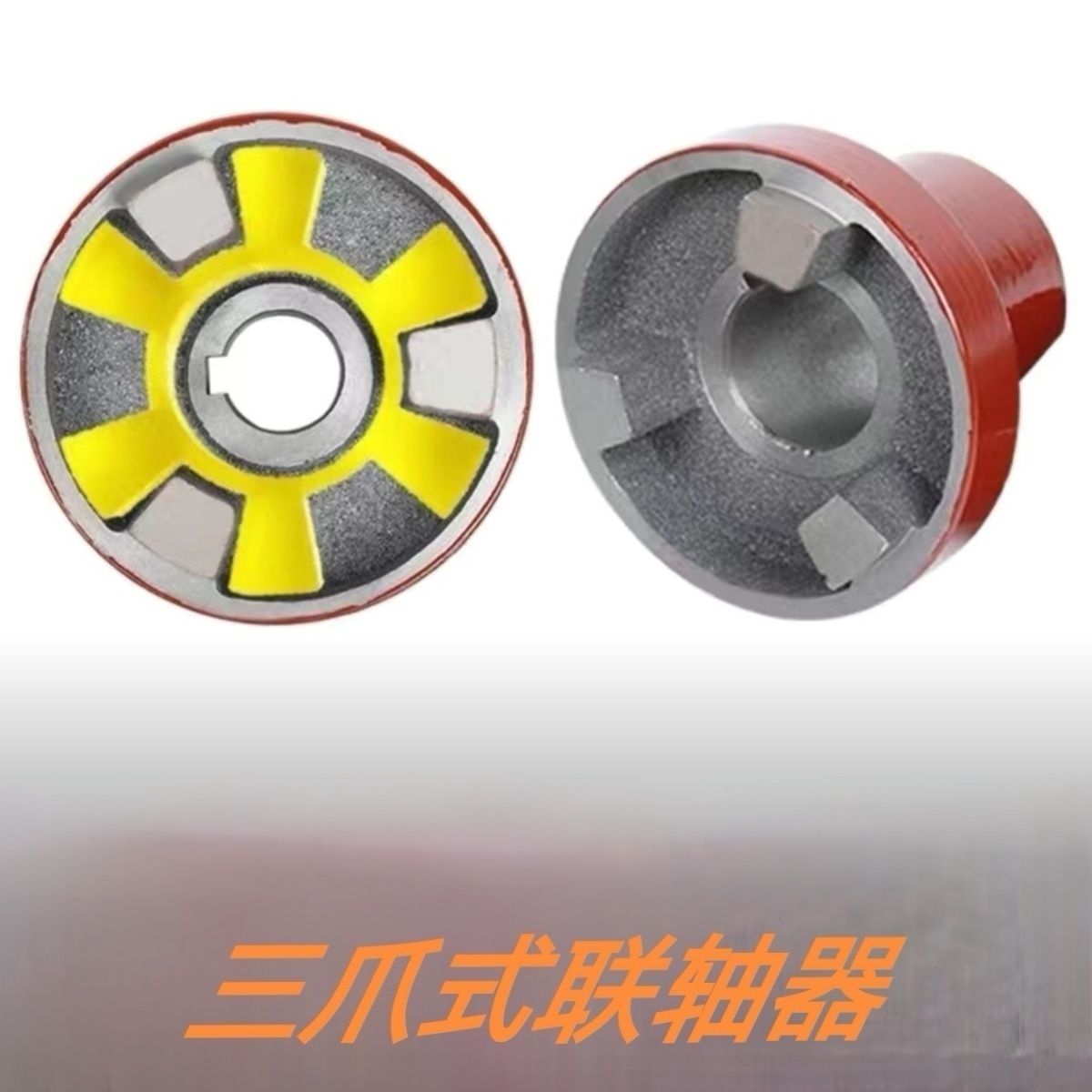

三爪式聯軸器（又稱梅花聯軸器）是工業傳動領域應用最廣泛的彈性聯軸器之一，主要用于連接電機與負載設備（如水泵、減速機、風機等），實現扭矩傳遞的同時緩沖振動、補償安裝誤差。其核心結構由兩個金屬爪盤和中間的聚氨酯彈性緩沖墊組成，具備拆裝簡便、免維護、減震降噪等優勢，適配功率范圍覆蓋0.75KW~132KW的通用傳動場景。

二、聯軸器選型核心步驟

選型需遵循「先匹配電機軸徑，再確認負載參數，最后校核安裝尺寸」的流程，可結合配套的《Y系列電機軸徑對照表》快速定位基礎參數。

2.1 第一步：確認電機端與負載端軸徑

首先根據電機的功率和極數（轉速），查詢電機標準輸出軸徑：

1. 電機極數與轉速對應關系：2極（同步轉速3000rpm）、4極（1500rpm）、6極（1000rpm）、8極（750rpm）；

2. 同功率下，極數越高電機軸徑越大，例如15KW電機：2極/4極軸徑為42mm，6極軸徑為48mm，8極軸徑為55mm；

3. 同時測量負載設備的輸入軸徑，聯軸器需同時適配兩端軸徑，若兩端軸徑不同可選擇異徑定制型號。

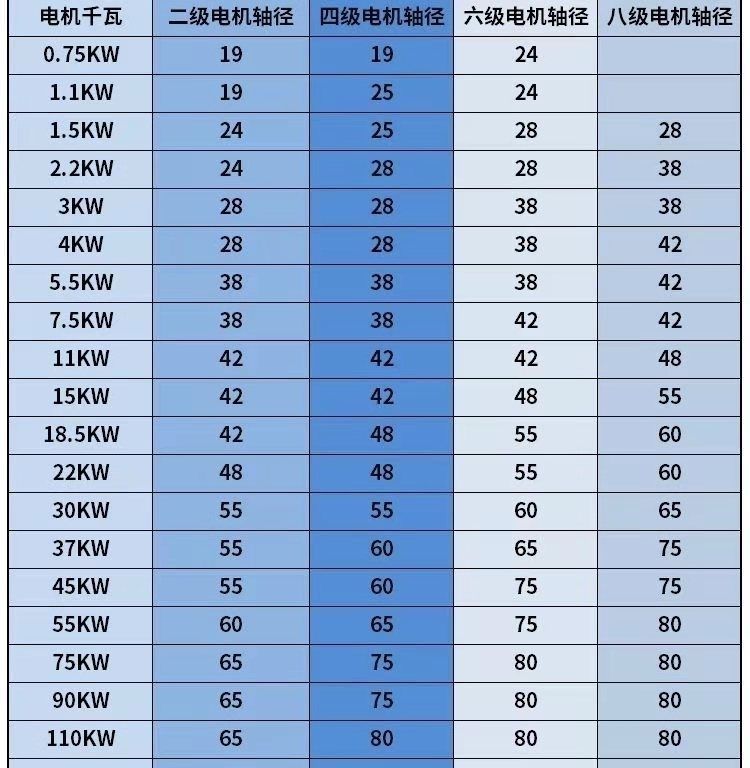

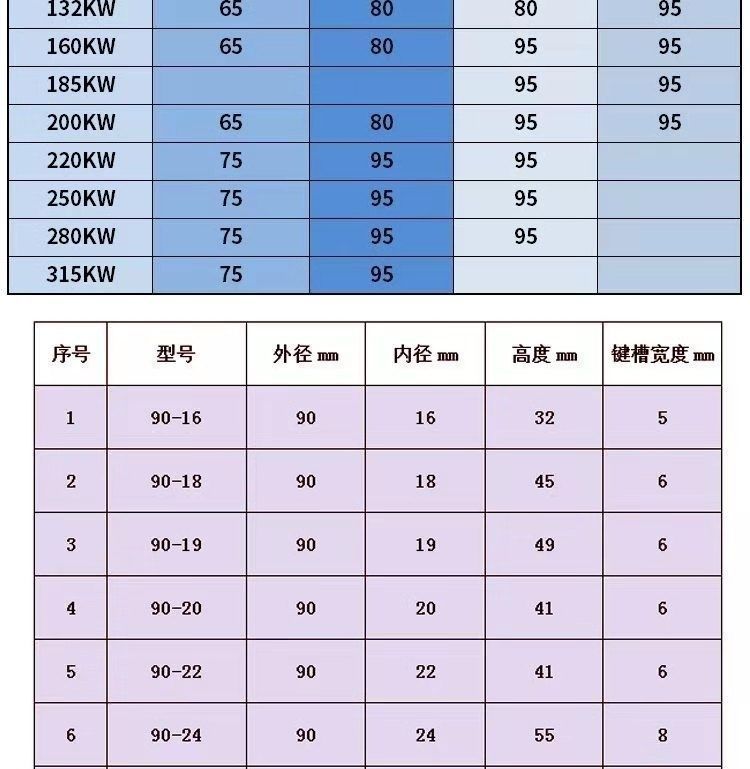

附：常用功率電機軸徑參考表

2.2 第二步：選擇對應規格聯軸器

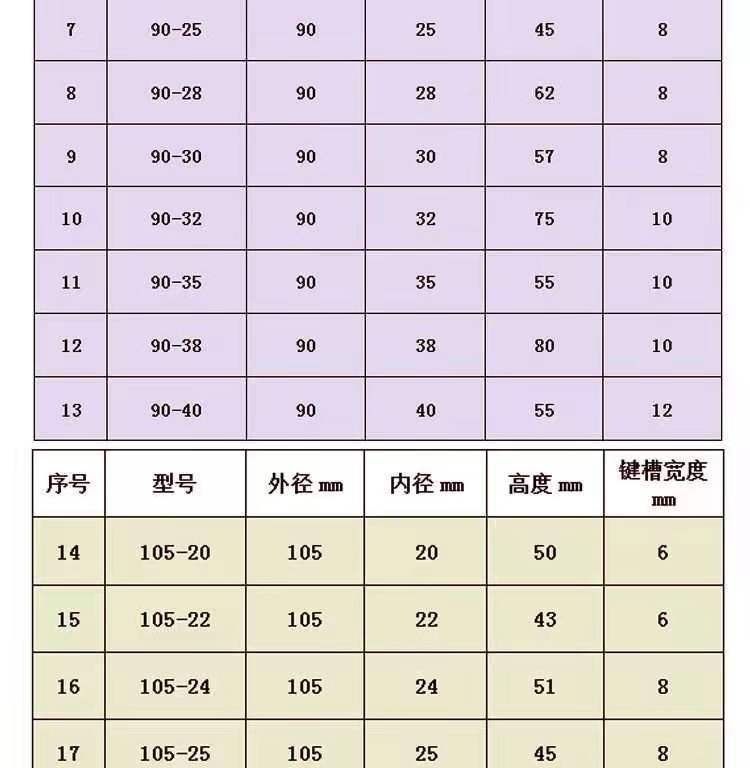

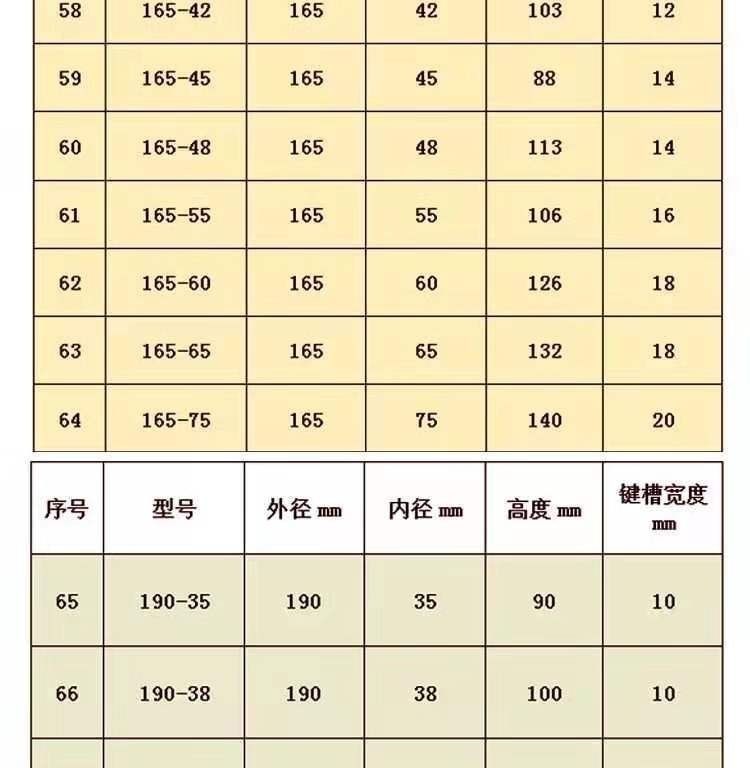

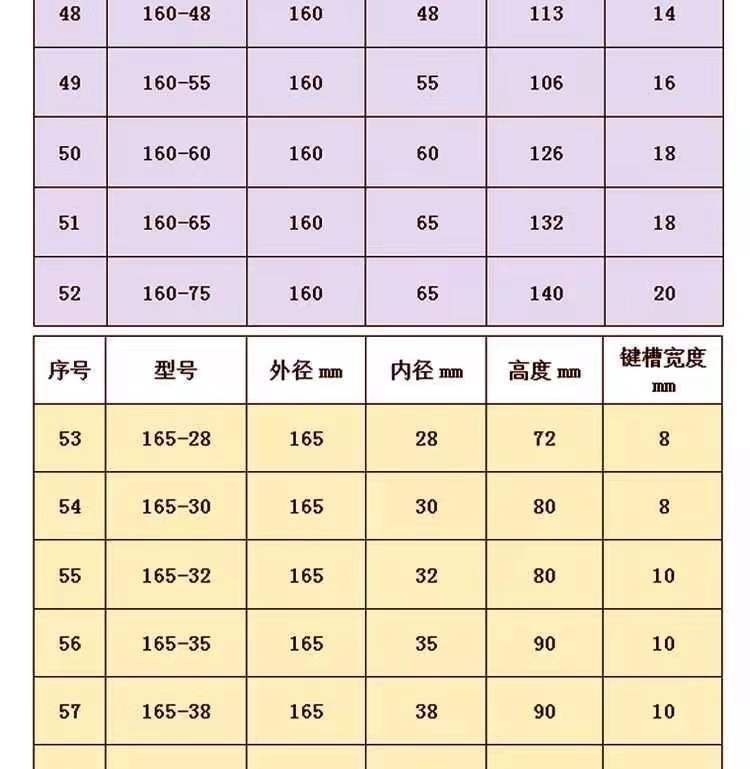

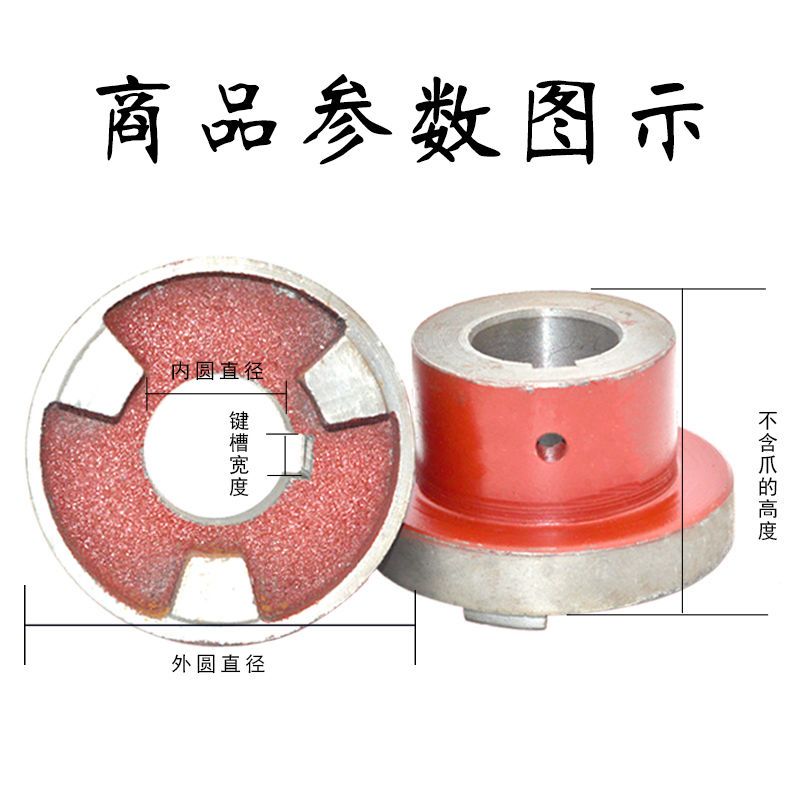

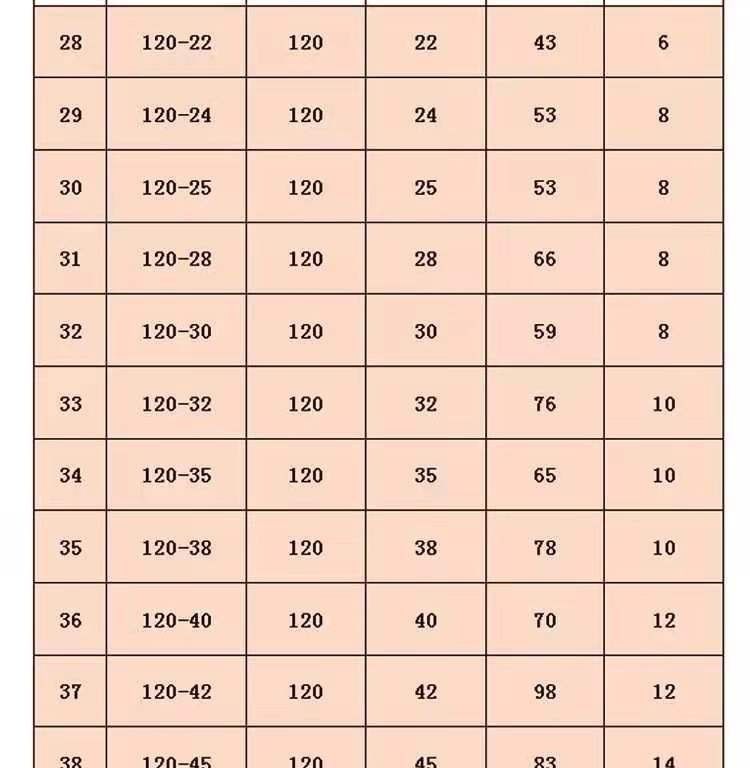

根據軸徑選擇聯軸器型號，型號命名規則為「外徑-內徑」，例如型號105-42代表聯軸器法蘭外徑105mm，適配軸徑42mm。可參考以下規格與功率適配關系快速選型：

選型需同時滿足3個參數匹配：

1. 聯軸器內徑需與電機/負載軸徑完全一致，誤差不超過0.1mm；

2. 鍵槽寬度必須與軸上平鍵尺寸匹配，常見鍵槽寬度對應關系：軸徑16~22mm對應鍵寬5~6mm，24~30mm對應鍵寬8mm，32~40mm對應鍵寬10mm，42~50mm對應鍵寬12~14mm，55mm以上對應鍵寬16~20mm；

3. 聯軸器總高度需適配安裝空間，避免與設備端蓋或其他部件干涉。

2.3 第三步：扭矩與工況校核

選型完成后需驗證額定扭矩是否滿足工況需求：

1. 計算所需扭矩：，其中為電機功率(KW)，為轉速(rpm)，為工況系數（平穩負載取1.5~2，沖擊負載取2~3，重載啟動取3~4）；

2. 聯軸器額定扭矩需大于計算所得的所需扭矩，避免過載損壞；

3. 正反轉頻繁、啟停沖擊大的場景建議提高一檔規格選型。

三、緩沖型聚氨酯膠墊選用指南

聚氨酯（PU）彈性墊是三爪式聯軸器的核心易損件，直接影響聯軸器的緩沖效果和使用壽命，選型需關注以下要點：

3.1 材質特性選擇

目前主流聚氨酯膠墊分為3類，可根據工況選擇：

1. 普通聚酯型聚氨酯（ shore A 90~95 ）：成本低，耐磨性能好，適用于-20℃~80℃常規工況，是大部分通用設備的首選；

2. 耐油聚氨酯：添加耐油改性劑，適合接觸潤滑油、液壓油的場景，比如減速機輸出端、液壓設備配套；

3. 耐高溫聚氨酯：可耐受120℃高溫，適合冶金、鍋爐配套等高溫環境使用。

3.2 規格匹配

膠墊規格需與聯軸器外徑完全匹配，不同外徑對應的爪數不同：

1. 外徑90~120mm聯軸器：適配5瓣梅花形膠墊；

2. 外徑160~190mm聯軸器：適配6瓣或8瓣梅花形膠墊；

3. 膠墊的瓣部厚度需與爪盤間隙匹配，安裝后應有0.2~0.5mm的預壓量，避免間隙過大導致傳動沖擊。

3.3 更換維護提示

1. 正常工況下聚氨酯膠墊使用壽命為2~3年，出現裂紋、掉塊、彈性下降時需及時更換；

2. 更換時需清潔兩個爪盤的接觸面，避免雜質殘留加速膠墊磨損；

3. 若膠墊短期內頻繁損壞，需檢查兩軸對中精度，同軸度誤差應控制在0.1mm以內，角度誤差不超過1°。

四、常見選型誤區與解決方案

1. 誤區1：僅按軸徑選擇型號，忽略扭矩校核
解決方案：沖擊負載工況下至少預留2倍以上的扭矩余量，例如11KW電機帶破碎機負載，常規選105-42即可，沖擊工況建議選120-42規格。

2. 誤區2：膠墊硬度越高越好
解決方案：常規場景選shore A 92~95硬度即可，硬度過高會失去緩沖效果，導致軸承受沖擊載荷加大；硬度過低則扭矩傳遞不足，容易出現變形打滑。

3. 誤區3：安裝時強行敲打裝配
解決方案：優先采用熱裝或壓裝方式，禁止用鐵錘直接敲擊聯軸器端面，避免爪盤變形或出現裂紋。
