GB/T 119是我國機械工業領域基礎通用標準之一，規范了圓柱銷這一應用最廣泛的定位與連接零件的生產、檢驗與選用要求。本文從實用角度出發，全面解析其技術要點、選型邏輯與場景適配，幫助工程師快速掌握圓柱銷的全生命周期應用方法。

一、標準體系與生產要求

現行GB/T 119標準分為兩個部分，替代了1986版舊標準，覆蓋全系列圓柱銷產品：

生產核心技術要求

? 公差控制：直徑公差統一為m6（過盈配合）和h8（過渡配合）兩個基礎等級，小規格銷（≤10mm）公差精度要求更高，直徑偏差控制在±0.02mm以內

? 表面質量：鋼制銷表面粗糙度Ra≤1.6μm，不銹鋼銷Ra≤0.8μm，禁止裂紋、毛刺、銹蝕等缺陷，輕微劃痕深度不得超過0.05mm

? 熱處理要求：淬硬鋼銷硬度需達到28~64HRC（依材料牌號），奧氏體不銹鋼銷需經固溶處理保證耐蝕性

? 性能指標：普通鋼制銷抗拉強度≥375MPa，不銹鋼銷≥520MPa，淬硬鋼銷≥600MPa，確保連接可靠性

二、選型邏輯與快速對照表

圓柱銷選型需按「工況→材料→尺寸→公差」四步走，核心選型參數如下：

1. 材料選型對照表

2. 公差選型對照表

3. 尺寸選型要點

? 公稱直徑按銷孔鉸刀標準規格選用，優先采用6、8、10、12、16等常用規格，降低采購成本

? 長度選擇需滿足：裝入深度≥2倍直徑，外露長度1~3mm，避免過長導致裝配干涉

? 受載銷需按剪切強度和擠壓強度校核，安全系數取2~3，避免過載斷裂

三、典型應用場景與注意事項

GB/T 119圓柱銷廣泛應用于幾乎所有機械領域，不同場景的選用要點如下：

1. 通用機械定位場景

如機床箱體、減速機箱、自動化設備機架等零部件定位，優先選用35號鋼h8公差圓柱銷，每組定位采用2個銷，間距盡可能大以提高定位精度。裝配時需鉸制H7精度銷孔，與被連接件組合加工，保證對中性。

2. 重載連接場景

如工程機械、礦山設備的銷軸輔助定位、傳動齒輪定位等，選用淬硬鋼m6公差圓柱銷，過盈量控制在0.01~0.03mm，采用壓入法裝配，禁止敲擊銷端導致端面變形。受沖擊載荷時需增加防松結構，避免銷松脫。

3. 特殊環境場景

化工設備、食品機械、海洋工程等腐蝕環境，選用304/316不銹鋼圓柱銷，表面做鈍化處理，禁止使用鋼制鍍鎳/鍍鋅產品避免鍍層脫落導致污染或腐蝕。高溫工況下需驗證不銹鋼高溫強度，避免軟化失效。

4. 特殊結構場景

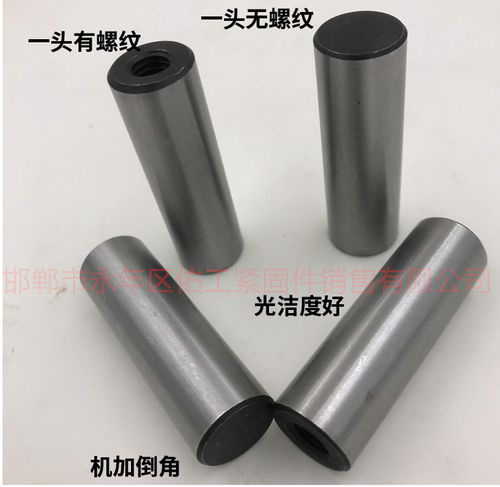

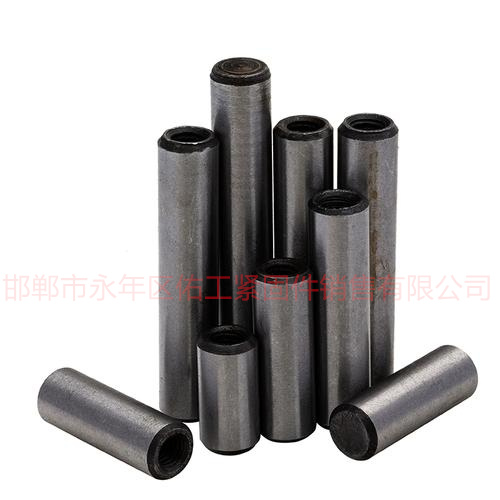

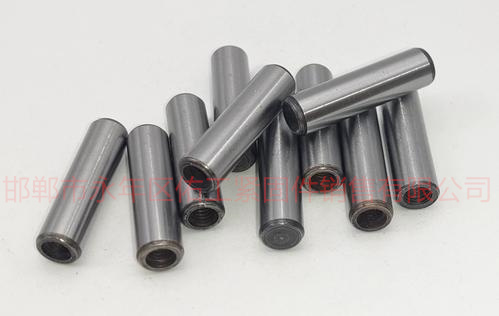

? 盲孔定位：選用帶內螺紋的圓柱銷（對應GB/T 120標準），便于拆卸

? 振動工況：選用彈性圓柱銷（GB/T 879標準），可緩沖吸振，允許重復拆裝

? 安全保護：按過載剪斷條件設計銷直徑，作為安全銷使用，過載時優先斷裂保護核心部件

四、常見問題與解決方案

注：本文參數均來自GB/T 119.1-2000和GB/T 119.2-2000標準原文，特殊工況下建議結合實際載荷模擬計算后選型，必要時可與供應商協商定制非標公差或特殊表面處理產品。
